Overzicht

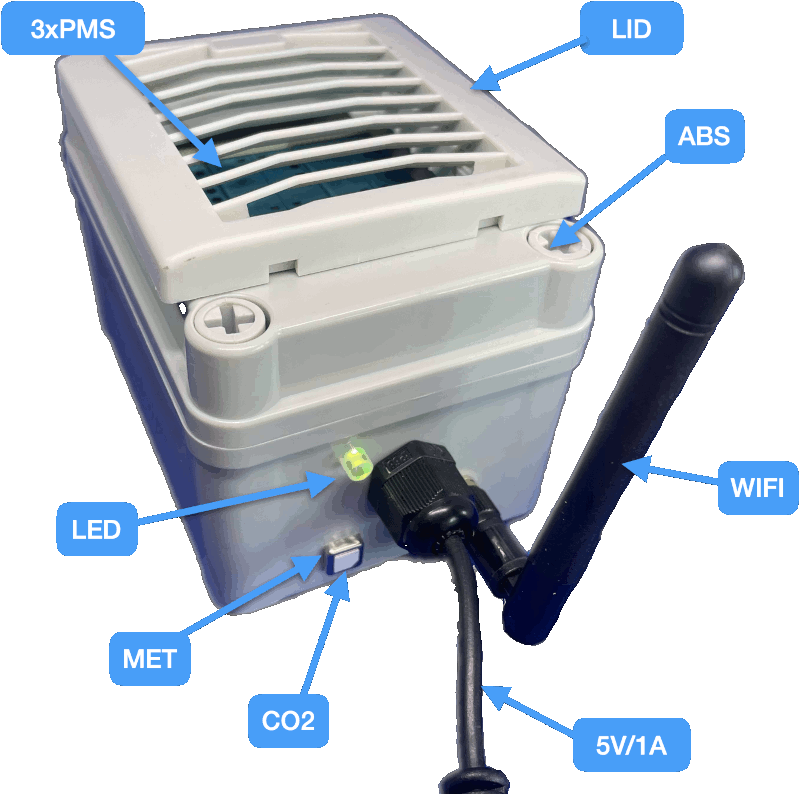

GAIA A12 productweergave

Dimensies: 110 * 80 * 70 mm
Gewicht: 380g

De GAIA A12 is een station boordevol sensoren:

Luchtkwaliteit fijnstofsensoren: 3x PMS 5003
3xPMS
Koolstofdioxidesensoren: Sensiron SCD4x
CO2
Weersensor: temperatuur en vochtigheid
MET
RGB-led voor realtime visuele indicatie van luchtvervuiling.
LED
Connectiviteit via WIFI, met een externe antenne.
WIFI
Waterdichte voeding: DC5.5/2.1-connector, USB-compatibel.
5V/1A
Optionele SD-kaartopslag voor gebruik buiten het netwerk.

De GAIA A12 maakt gebruik van 3 redundante luchtkwaliteitssensoren om de beste gegevenskwaliteit te garanderen: het systeem correleert voortdurend de gegevens van alle sensoren om eventuele abnormale gegevens automatisch te detecteren en te corrigeren.

De GAIA A12 is gemaakt van een UV-bestendige ABS-kunststof behuizing ABS en een regenbestendig deksel LID, waardoor hij ideaal is voor langdurig gebruik buitenshuis.

Het GAIA A12-station wordt geleverd met de volgende accessoires:

Voedingskabel: waterdichte kabels van 10 meter (2x5m).
Voeding: USB 5V/1A voedingsadapter.
Bevestigingsbanden en schroeven.

Prijs

De GAIA A12 kost 200 bij eenmalige betaling.

Als alternatief kunt u het station jaarlijks huren voor 100 per jaar. Wij sturen u dan elke 2 jaar gratis (exclusief verzendkosten) een gloednieuw station toe. Het vernieuwen van het station is voor ons belangrijk om de hoogste sensorkwaliteit van uw station te garanderen. Houd er rekening mee dat we een borg van 50 vragen voor het gehuurde station.

Samenvatting

Sensoren	Deeltjesmaterie (PM)-sensor	PM _2.5 , PM ₁₀ en PM _1.0
	Redundante PM-sensoren	Ja (x3)
	Koolstofdioxidesensor	Ja
	Weersensor	Temperatuur en vochtigheid
Visuele indicatoren	RGB-LED	Ja
Connectiviteit	WIFI	ja (2,4G)
Connectiviteit	Externe antenne	ja, 3dB
Stroomvoorziening	Stroomvoorziening	ja, met standaard USB 5V DC
Stroomvoorziening	Stroomkabel	Waterdichte kabel van 10 meter (33 voet).
Gegevensopslag en uitzending	Publicatie	ja, uitgezonden op aqicn.org en waqi.info
	Historische gegevens	ja, toegankelijk via website of API
	SD-kaartopslag	optioneel, voor extra 50
Onderhoud	Onregelmatigheidsdetectie	Ja
Onderhoud	Onderhoud op afstand	Ja
Prijzen	Productkosten	Eenmalige betaling: 200 Jaarlijkse betaling: 100 + borg: 50

GAIA A12 pakketinhoud:

2: GAIA-apparaat
1: 2x5 meter waterdichte DC5.5 stroomkabel
3: Externe WiFi-antenne
4: 5V/1A USB-voeding
5: USB <-> DC5.5-voedingskabel
6: Montagelijm
7: Montagestrips

Houd er rekening mee dat de USB-oplader die in het pakket zit, is afgestemd op de regio waarin u zich bevindt.

Bestellen en vragen

Vul het onderstaande formulier in om een offerte te ontvangen inclusief de verzendkosten.

E-mail

Naam

Afleveradres: postcode + plaats

Land

Product

Hoeveelheid

Betaling

Laat ons weten als u nog aanvullende wensen of vragen heeft.

Indienen

Veel Gestelde Vragen:

Betaling: U kunt dit doen met elke gewone creditcard.

Korting: 10% korting bij bestelling van 5 stuks, 20% bij bestelling van 10 stuks of meer.

Gelijkstroomadapter: Producten worden geleverd met gelokaliseerde stekkeradapters (USB-voeding) voor de VS, EU, AU en VK.

Installatie- en montage-instructies

Montage:

Mounting with straps

Mounting with screws

Er zijn 2 mogelijkheden om de monitoringbox te monteren:

Met behulp van schroeven: De GAIA-behuizing is gemaakt van een standaard ABS-doos voor buiten, die wordt geleverd met 4 gaten speciaal voor het vastschroeven van de doos.
Gebruik van standaard plastic spanbanden: Het GAIA station wordt geleverd met 2 spanbanden van 1 meter, waarmee het station op een paal kan worden bevestigd.

Afstand:

Het station wordt geleverd met een stroomkabel van 10 meter (5V met DC3.5-connector), dus het station mag zich niet verder dan 10 meter van de dichtstbijzijnde stroombron bevinden. Indien nodig kunnen wij een langere stroomkabel leveren (neem in dit geval contact met ons op).
Het meetstation maakt gebruik van een reguliere externe WIFI-antenne, waardoor het station maximaal 20 meter verwijderd kan zijn van het dichtstbijzijnde WiFi-toegangspunt. Indien een langere afstand nodig is, kan een verbeterde externe antenne worden gebruikt (neem in dit geval contact met ons op).

Plaats:

Average daily traffic (vehicles per day)	Minimum distance in meters
≤1,000	10
10,000	10
15,000	20
20,000	30
40,000	50
70,000	100
≥110,000	250

Over het algemeen is het belangrijkste om het station op een plek te plaatsen die beschermd is tegen directe wind, regen en stofbronnen.

Voor officiële stations zijn er nog twee vereisten, met de bedoeling het station te plaatsen op locaties die representatief zijn voor de luchtkwaliteitsniveaus:

Hoogte: Het station dient op een hoogte van minimaal 1,5 meter te worden gemonteerd. Het doel is om het opwervelen van stof te voorkomen, wat kan gebeuren als iemand in de buurt van het station loopt.
Afstand tot het wegverkeer: Het station moet zich op minimaal 10 meter afstand van de dichtstbijzijnde weg bevinden. Zie de tabel rechts voor de volledige specificaties.

Veel Gestelde Vragen

Hoe verhouden de GAIA-stations zich tot de paarse luchtstations?

Bekijk de vergelijkingspagina .

Kan ik zien hoe het GAIA-station wordt gemaakt?

Ja, kijk op de internals- pagina.

Kan ik toegang krijgen tot de stationgegevens?

Ja, wij bieden zowel API- als CSV-gegevensdownloads aan.

U hebt toegang tot de realtime- en historische gegevens en het gebruik van de API is gratis.

Hoe verloopt de WIFI-installatie?

Controleer de instellingenpagina .

Ik heb langere stroomkabels nodig:

Laat het ons weten bij het bestellen, wij kunnen kabels leveren tot 20 meter.

Ik wil mijn exacte locatie op de kaart niet delen:

Geen probleem, u kunt zelf bepalen welke coördinaten (breedte- en lengtegraad) voor uw station worden gebruikt.

Kunnen de GAIA-stations worden geïntegreerd met Home Assistant:

Ja, we bieden alle benodigde API's voor de integratie.

Terug naar de pagina van het GAIA luchtkwaliteitsmeetstation

GAIA A12 intern ontwerp

Hier zijn enkele interne ontwerpinzichten voor de GAIA A12-meetstations:

Mechanical Design

De externe mechanische behuizing van Gaia is speciaal ontworpen, met een ventilatiekap, die de sensoren beschermt tegen directe wind en regen. De behuizing is gemaakt van UV-bestendig ABS-kunststof.

GAIA A12 external mechanical design

Maintainability

Het GAIA-station is zeer eenvoudig te onderhouden - het vervangen van de interne sensor kan door iedereen worden gedaan - u heeft alleen een standaardschroevendraaier nodig.

GAIA A12 internal design:

Reliability

Gaia gebruikt 3 redundante stofsensoren: De reden voor het gebruik van 3 redundante sensoren is dat, wanneer één sensor uitvalt, het mogelijk is om te weten welke.
Voor stations met slechts twee sensoren is het, wanneer een sensor uitvalt, niet mogelijk om te weten welke sensor correcte gegevens rapporteert en onjuiste gegevens.

Life Cycle

Het GAIA-station gebruikt een werkcyclus van 25% voor stofsensoren (elke 6 minuten 90 seconden actief). Hierdoor is het mogelijk om het GAIA station meerdere jaren te laten functioneren zonder dat er onderhoud nodig is.

Data Quality

Voor elk monsterinterval (1 minuut) levert GAIA het minimum, maximum, standaarddeviatie, gemiddelde en mediaan voor het interval. Al deze informatie is nodig om betrouwbare informatie over de sensordatakwaliteit te verkrijgen.

Cost Effective

Het Gaia-station kost $ 200, en voor deze prijs krijg je een waterdichte voedingskabel van 2x5 meter en een voeding.

GAIA A12-items inbegrepen voor $ 200 USD:

2: GAIA-apparaat
1: 2x5 meter waterdichte DC5.5 stroomkabel
3: Externe WiFi-antenne
4: 5V/1A USB-voeding
5: USB <-> DC5.5-voedingskabel
6: Montagelijm
7: Montagestrips

-	Luchtkwaliteitsindex (AQI)-waarden	Niveaus van gezondheidsproblemen
0 - 50	Goed	Luchtkwaliteit wordt als bevredigend beschouwd en luchtverontreiniging vormt weinig of geen risico
51 -100	Matig	Luchtkwaliteit is acceptabel; voor sommige verontreinigende stoffen kan er echter sprake zijn van een matige gezondheidsrisico voor een zeer klein aantal mensen dat ongewoon gevoelig is voor luchtvervuiling.
101-150	Ongezond voor gevoelige groepen	Leden van gevoelige groepen kunnen gezondheidseffecten ervaren. Het grote publiek zal waarschijnlijk niet worden beïnvloed.
151-200	Ongezond	Iedereen kan gezondheidseffecten ervaren; leden van gevoelige groepen kunnen ernstiger gezondheidseffecten ervaren
201-300	Zeer Ongezonde	Gezondheidswaarschuwingen voor noodomstandigheden. De volledige populatie is mogelijk getroffen.
300+	gevaarlijk	Gezondheidswaarschuwing: iedereen kan ernstigere gezondheidseffecten ervaren
