Stacje monitorowania jakości powietrza GAIA to dokładne i łatwe w obsłudze urządzenia zaprojektowane przez laboratoria Earth Sensing. Są odpowiednie przy ograniczonym budżecie – zaledwie 100 rocznie w przypadku najbardziej polecanego urządzenia: GAIA A12.

GAIA A12 Monitoring Station

Dokładny i niezawodny

Wszystkie stacje monitorowania jakości powietrza zostały starannie zaprojektowane z myślą o wysoce niezawodnym i dokładnym monitorowaniu przy użyciu 3 redundantnych czujników i wysokiej jakości komponentów. Wszystkie stacje są testowane indywidualnie i produkowane w małych partiach, aby zapewnić najlepszą jakość.

Zaprojektowany z myślą o wydajności

GAIA jest również specjalnie zaprojektowana do użytku na zewnątrz z wodoodpornym materiałem IP67 i odpornym na promieniowanie UV tworzywem ABS. Może być również stosowany w pomieszczeniach zamkniętych, zarówno mieszkalnych, jak i przemysłowych.

System chmurowy

Stacja GAIA dostarcza dane równie dokładne, jak tradycyjne, wysokiej klasy, profesjonalne stacje monitorowania jakości powietrza (np. wykorzystujące BAM lub TOEM), ale za jedyne 1/20 ich ceny. Wraz z systemem chmurowym Big Data GAIA można wdrożyć, konserwować i analizować setki stacji w jednym mieście za pomocą zaledwie kilku kliknięć.

Gaia A12: Profesjonalna stacja czujnikowa

Przegląd

Widok produktu GAIA A12

Wymiary: 130 * 80 * 70 mm
(bez anteny)
Waga: 380g

GAIA A12 to stacja wypełniona czujnikami:

Czujniki jakości powietrza cząstek stałych: 3x PMS 5003
Czujniki meteorologiczne: ASAIR AHT-20
Dioda LED RGB sygnalizująca w czasie rzeczywistym zanieczyszczenia powietrza.
Łączność poprzez WIFI, z anteną zewnętrzną.
Opcjonalna pamięć na karcie SD do pracy poza siecią.

GAIA A12 wykorzystuje 3 nadmiarowe czujniki jakości powietrza, aby zapewnić najlepszą jakość danych: jego system w sposób ciągły koreluje dane ze wszystkich czujników, aby automatycznie wykryć i skorygować wszelkie nieprawidłowe dane.

Stacja GAIA A12 jest dostarczana z następującymi akcesoriami:

Kabel zasilający: Wodoodporne kable o długości 10 metrów (2x5 m).
Zasilanie: zasilacz USB 5V/1A.
Paski mocujące i śruby.

Cena

GAIA A12 kosztuje 200

Alternatywnie stację można również nabyć za 100 w przypadku płatności rocznej lub 10 w przypadku płatności miesięcznej: Następnie co 2 lata wysyłamy Ci zupełnie nową stację za darmo (z wyłączeniem kosztów przesyłki). Odnowienie stacji jest dla nas ważne, aby zapewnić najwyższą jakość czujnika Twojej stacji. Informujemy, że za wynajętą stację pobieramy kaucję w wysokości 50.

Streszczenie

Czujniki	Czujnik cząstek stałych (PM).	PM _2,5 , PM ₁₀ i PM _1,0
	Redundantne czujniki PM	Tak (x3)
	Czujnik pogody	Temperatura i wilgotność
Wskaźniki wizualne	Dioda RGB	Tak
Łączność	Wi-Fi	tak (2,4G)
Łączność	Antena zewnętrzna	tak, 3dB
Zasilacz	Zasilacz	tak, używając standardowego USB 5V DC
Zasilacz	Przewód zasilający	Wodoodporny kabel o długości 10 metrów (33 stóp).
Przechowywanie i transmisja danych	Opublikowanie	tak, transmitowane na aqicn.org i waqi.info
	Dane historyczne	tak, dostępne za pośrednictwem strony internetowej lub interfejsu API
	Przechowywanie kart SD	opcjonalnie, za dodatkową opłatą 50
Konserwacja	Wykrywanie anomalii	Tak
Konserwacja	Zdalna konserwacja	Tak
cennik	Koszt produktu	Płatność jednorazowa: 200 Płatność roczna: 100 + depozyt: 50 Opłata miesięczna: 10 + kaucja: 50

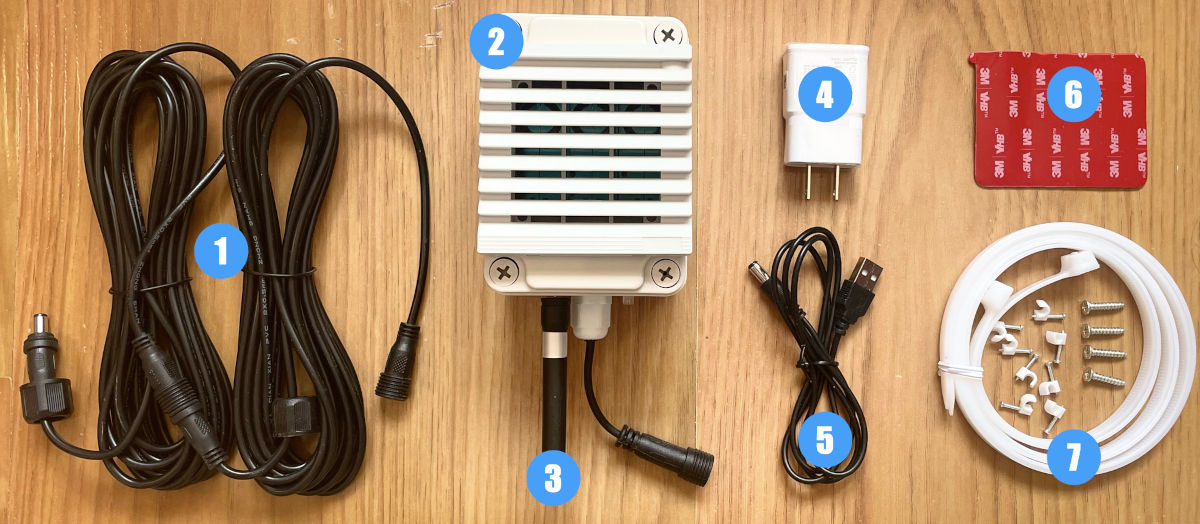

Zawartość produktu

2: Urządzenie GAIA
1: Wodoodporny kabel zasilający DC5.5 o długości 2x5 metrów
3: Zewnętrzna antena WiFi
4: Zasilacz USB 5V/1A
5: Kabel zasilający USB <-> DC5.5
6: Klej montażowy
7: Paski montażowe

Należy pamiętać, że ładowarka USB dołączona do zestawu jest dostosowana do regionu, w którym się znajdujesz.

Zamawianie i zapytanie

Wypełnij poniższy formularz, aby otrzymać wycenę zawierającą koszt przesyłki.

E-mail

Nazwa

Adres dostawy: kod pocztowy + miasto

Kraj

Produkt

Ilość

Zapłata

Daj nam znać, jeśli masz dodatkowe wymagania lub pytania

Składać

Często Zadawane Pytania:

Płatność: Można tego dokonać przy użyciu dowolnej zwykłej karty kredytowej.

Rabat: 10% rabatu przy zamówieniu 5 sztuk, 20% przy zamówieniu 10 sztuk i więcej.

Adapter DC: Produkty są dostarczane z lokalnymi adapterami wtyczek zasilania (zasilacz USB) dla USA, UE, Australii i Wielkiej Brytanii.

Gaia A18: Radio zasilane energią słoneczną i LoRA

Gaia A18 product view

Przegląd

GAIA A18 to udoskonalona konstrukcja GAIA A12, wyposażona w panele słoneczne i radio na duże odległości, dzięki czemu stacja może działać w obszarach, w których nie jest dostępne zasilanie ani łączność Wi-Fi.

Zasilany baterią i energią słoneczną

GAIA A18 może pracować na akumulatorze przez siedem dni bez ładowania (w przypadku korzystania z LoRa). Bateria panelu słonecznego może naładować baterię w ciągu kilku godzin w warunkach bezpośredniego nasłonecznienia. Wykorzystując zarówno panel słoneczny, jak i akumulator, stacja może pracować wiecznie poza siecią, pod warunkiem, że w tygodniu będzie kilka słonecznych dni.

Zużycie baterii i energii:

Model baterii: bateria LiPO 18650 (bateria standardowa)
Pojemność: 3400 mAh 3,7 V (12,5 Wh)
Żywotność: ponad 7 dni bez pozyskiwania energii słonecznej (przy użyciu LoRa)
Cykl wykrywania: 30 sekund co 5 minut (konfigurowalny)
Pobór mocy: 130µA w trybie uśpienia, ~100mA w trybie wykrywania

Panel słoneczny:

Maksymalna moc wyjściowa: 8 V 500 mA (4 W)
Wymiary: 220*130*7mm
Waga: 260g

Urządzenie monitorujące:

Wymiary: 115 * 90 * 55 mm bez anteny
Waga: 450 gramów bez baterii
Waga: 600 gramów, łącznie z baterią

Dodatkowe akcesoria w zestawie ze stacją:

Wodoodporny kabel zasilający o długości 10 m
Bateria 3400 mAh 18650
paski mocujące

Opcjonalne rozszerzenia (daj nam znać przy składaniu zamówienia):

Opcjonalna pamięć na karcie SD do pracy poza siecią.
Opcjonalny moduł GPS do geolokalizacji
Opcjonalna antena WiFi o dużym wzmocnieniu

Ulepszona łączność przy użyciu LoRa („Daleki zasięg”)

GAIA A18 może działać za pomocą Wi-Fi, podobnie jak GAIA A12. Ale jest również wyposażony w obsługę łączności „dalekiego zasięgu” ( LoRA ), umożliwiającą zlokalizowanie stacji od kilkuset metrów do kilku kilometrów od bramy sieciowej (w zależności od linii wzroku ). GAIA A18 jest wyposażona w zewnętrzną bramkę WIFI/LoRA.

GAIA A18 zawiera również opcjonalny wewnętrzny czujnik GPS, który ułatwia lokalizowanie zdalnych stacji.

cennik

GAIA A18 z panelem słonecznym i akumulatorem oraz LoRa oferuje koszty łączności w wysokości 350.
Można także kupić A18 tylko z jedną funkcją (solarną lub LoRa) za 280.
Wsparcie dla GPS kosztuje dodatkowo 50.

Wersja Produktu	GAIA A12	GAIA A18 Solar	GAIA A18 LoRa	GAIA A18 Solar+LoRa	GAIA A18 Solar+LoRa+GPS
Łączność sieciowa	WiFi	WiFi	LoRa + WiFi	LoRa + WiFi	LoRa + WiFi
Zasilacz	Gniazdo zasilania	Bateria + Panel Słoneczny	Gniazdo zasilania	Bateria + Panel Słoneczny	Bateria + Panel Słoneczny
Akcesoria	Kabel zasilający o długości 10 metrów	Kabel zasilający o długości 10 metrów Panel słoneczny	Kabel zasilający o długości 10 metrów Bramka LoRa	Kabel zasilający o długości 10 metrów Panel słoneczny Bramka LoRa	Kabel zasilający o długości 10 metrów Panel słoneczny Bramka LoRa
GPS	NIE	NIE	NIE	NIE	Tak
Koszt	200	280	280	350	380

Zawartość produktu

Zamawianie i zapytanie

Wypełnij poniższy formularz, aby otrzymać wycenę zawierającą koszt przesyłki.

E-mail

Nazwa

Adres dostawy: kod pocztowy + miasto

Kraj

Produkt

Ilość

Zapłata

Daj nam znać, jeśli masz dodatkowe wymagania lub pytania

Składać

Często Zadawane Pytania:

Płatność: Można tego dokonać przy użyciu dowolnej zwykłej karty kredytowej.

Rabat: 10% rabatu przy zamówieniu 5 sztuk, 20% przy zamówieniu 10 sztuk i więcej.

Adapter DC: Produkty są dostarczane z lokalnymi adapterami wtyczek zasilania (zasilacz USB) dla USA, UE, Australii i Wielkiej Brytanii.

Gaia A08: Urządzenie do monitorowania jakości powietrza wykonane samodzielnie

Przegląd

Gaia A08

Dimensions: 50 * 47 * 30 mm
Weight: 180g

GAIA A08 to kompaktowa stacja monitorowania jakości powietrza typu open source, idealna do użytku wewnątrz i na zewnątrz.

Czujniki jakości powietrza cząstek stałych: 1x PMS 5003 (możliwość podłączenia aż dwóch czujników PMS)
Czujniki meteorologiczne: ASAIR AHT-20
Opcjonalny czujnik dwutlenku węgla (CO2):Sensiron SCD-41
Dioda LED RGB sygnalizująca w czasie rzeczywistym zanieczyszczenia powietrza.
Łączność przez WIFI, z wewnętrzną anteną elastyczną.

Stacja GAIA A08 jest kompaktowa, łatwa w montażu i dostarczana z akcesoriami.

Zasilanie: zasilacz USB 5V/1A.
Kabel zasilający: kabel USB o długości 1 metra.
Hak do montażu na ścianie

GAIA A08 nadaje się do monitorowania jakości powietrza w pomieszczeniach i na zewnątrz. Dioda LED RGB zapewnia natychmiastową informację zwrotną o jakości powietrza w pomieszczeniu, a jej konstrukcja mechaniczna zapewnia działanie odporne na deszcz podczas użytkowania na zewnątrz.

GAIA A08 ma fabrycznie załadowane oprogramowanie typu plug'n'play aqicn.org: wystarczy podłączyć zasilanie, a urządzenie automatycznie przekaże dane na nasze mapy. Otrzymasz dostęp do naszego wewnętrznego dashboardu, w którym możesz sprawdzić dane bieżące i historyczne, a także zaktualizować współrzędne urządzenia na mapie.

Otwarte źródło

Dla tych, którzy chcą opracować własne, niestandardowe oprogramowanie, GAIA 08 jest wyposażony w oprogramowanie kompatybilne z Arduino o otwartym kodzie źródłowym, dostępne pod adresem https://github.com/aqicn/gaia-a08-arduino .

GAIA A08 umożliwia flashowanie własnego oprogramowania sprzętowego za pomocą kabla USB. Zawsze możesz ponownie zaktualizować oryginalne oprogramowanie aqicn.org (firmware.aqicn.org/gaia/updater)

Procesor to Espressif ESP32-C3 z 4 MB pamięci Flash. Sprzętowa płyta główna jest wyposażona w złącze rozszerzeń, które umożliwia podłączenie zewnętrznych czujników (dostępne jest jedno wolne GPIO, dwa GPIOS TX/RX, dwa wejścia zasilania 3,3 V i 5 V oraz masa).

Flashowanie i monitorowanie konsoli można wykonać poprzez port USB, co oznacza, że nie jest potrzebny żaden dodatkowy adapter szeregowy TTL.

Gotowe do użycia oprogramowanie Arduino umożliwia przesyłanie danych GAIA 08 w czasie rzeczywistym na mapy aqicn.org i waqi.info.

Zawartość paczki

GAIA 08 Przedmioty w cenie 49€

1: Obudowa GAIA
2: Płyta główna
3: Antena
4: Złącze PMS
5: Czujnik kurzu (PMS 5003)
6: 1 metr kabla USB
7: Zasilacz USB
8: Montaż ścienny

Zamówienie produktu GAIA A08

Instrukcje instalacji i montażu

Montowanie:

Mounting with straps

Mounting with screws

Istnieją 2 możliwości montażu skrzynki monitorującej:

Użycie śrub: Obudowa GAIA wykonana jest ze standardowej skrzynki zewnętrznej ABS, która posiada 4 otwory przeznaczone do przykręcenia skrzynki.
Korzystanie ze standardowych pasków plastikowych: Stacja GAIA jest dostarczana z 2 paskami o długości 1 metra, które można wykorzystać do zamocowania stacji na słupku.

Dystans:

Do stacji dołączony jest 10-metrowy (33-stopowy) kabel zasilający (5 V ze złączem DC3,5), dlatego stację należy umieścić w odległości nie większej niż 10 metrów od najbliższego źródła zasilania. W razie potrzeby możemy dostarczyć dłuższy kabel zasilający (w tej sprawie prosimy o kontakt).
Stacja monitorująca korzysta ze zwykłej, zewnętrznej anteny WIFI, dzięki czemu stacja może znajdować się maksymalnie 20 metrów od najbliższego punktu dostępu WiFi. W przypadku konieczności uzyskania większej odległości można zastosować wzmocnioną antenę zewnętrzną (w tej sprawie prosimy o kontakt).

Lokalizacja:

Average daily traffic (vehicles per day)	Minimum distance in meters
≤1,000	10
10,000	10
15,000	20
20,000	30
40,000	50
70,000	100
≥110,000	250

Ogólnie rzecz biorąc, najważniejsze jest umieszczenie stacji w miejscu chronionym przed bezpośrednim wiatrem, deszczem i źródłami pyłu.

W przypadku stacji oficjalnych obowiązują jeszcze dwa wymagania, których celem jest umiejscowienie stacji w miejscach reprezentatywnych dla poziomu jakości otaczającego powietrza:

Wysokość: Stacja powinna być zamontowana na wysokości powyżej minimum 1,5 metra. Ma to na celu zapobieganie ponownemu zawieszaniu się pyłu, co może mieć miejsce, gdy ktoś przechodzi w pobliżu stacji.
Odległość od ruchu drogowego: Stacja powinna być zlokalizowana w odległości co najmniej 10 metrów od najbliższej drogi. Pełne dane techniczne można znaleźć w tabeli po prawej stronie.

Często Zadawane Pytania

Jak stacje GAIA wypadają w porównaniu z fioletowymi stacjami lotniczymi?

Sprawdź stronę porównawczą .

Czy mogę zobaczyć, jak zbudowana jest stacja GAIA?

Tak, sprawdź stronę wewnętrzną .

Czy mogę uzyskać dostęp do danych stacji?

Tak, umożliwiamy pobieranie danych zarówno w formacie API, jak i CSV.

Możesz uzyskać dostęp do danych bieżących i historycznych, a korzystanie z API jest bezpłatne.

Jak przebiega konfiguracja Wi-Fi?

Sprawdź stronę konfiguracji .

Potrzebuję dłuższych kabli zasilających:

Daj nam znać w momencie składania zamówienia, możemy dostarczyć kable do 20 metrów.

Czy mogę używać PMS6003 zamiast PMS5003?

Tak, aktualizacja kosztuje 50 na stację.

Nie chcę udostępniać mojej dokładnej lokalizacji na mapie:

Nie ma problemu, możesz zdecydować, które współrzędne (szerokość i długość geograficzna) będą używane dla Twojej stacji.

Czy stację można obsługiwać w trybie offline, np. bez WiFi:

Tak, sprawdź GAIA A20 , który obsługuje przechowywanie danych offline do 1 miesiąca. Jest również wyposażony w panel słoneczny i baterię do użytku poza siecią.

Czy stacje GAIA można zintegrować z Home Assistant:

Tak, zapewniamy całe API potrzebne do integracji.

-	Wartości Indeksu Jakości Powietrza (AQI)	Poziomy zagrożenia zdrowia
0 - 50	Dobra	0-50: Dobra - Jakość powietrza jest uznawana za zadowalającą, a zanieczyszczenie powietrza stanowi niewielkie ryzyko lub jego brak.
51 -100	Średnia	50-100: Średnia - Jakość powietrza jest dopuszczalna; jednak niektóre zanieczyszczenia mogą być umiarkowanie szkodliwe dla bardzo małej liczby osób, które są niezwykle wrażliwe na zanieczyszczenie powietrza.
101-150	Niezdrowa dla osób wrażliwych	100-150: Niezdrowe dla wrażliwych osób - u osób wrażliwych mogą wystąpić negatywne skutki dla zdrowia. Większość populacji może nie odczuwać negatywnych objawów.
151-200	Niezdrowa	150-200: Niezdrowe - Każdy może zacząć doświadczać negatywnych skutków zdrowotnych; U osób wrażliwych mogą wystąpić poważniejsze skutki zdrowotne.
201-300	Bardzo niezdrowa	200-300: Bardzo niezdrowe - Ostrzeżenie zdrowotne, poziom alarmowy. Bardzo prawdopodobny negatywny wpływ na całą populację.
300+	Zagrożenie dla życia	300 : Niebezpieczny - Alarm Zdrowotny: każdy może doświadczyć poważniejszych skutków zdrowotnych.
