Visão geral

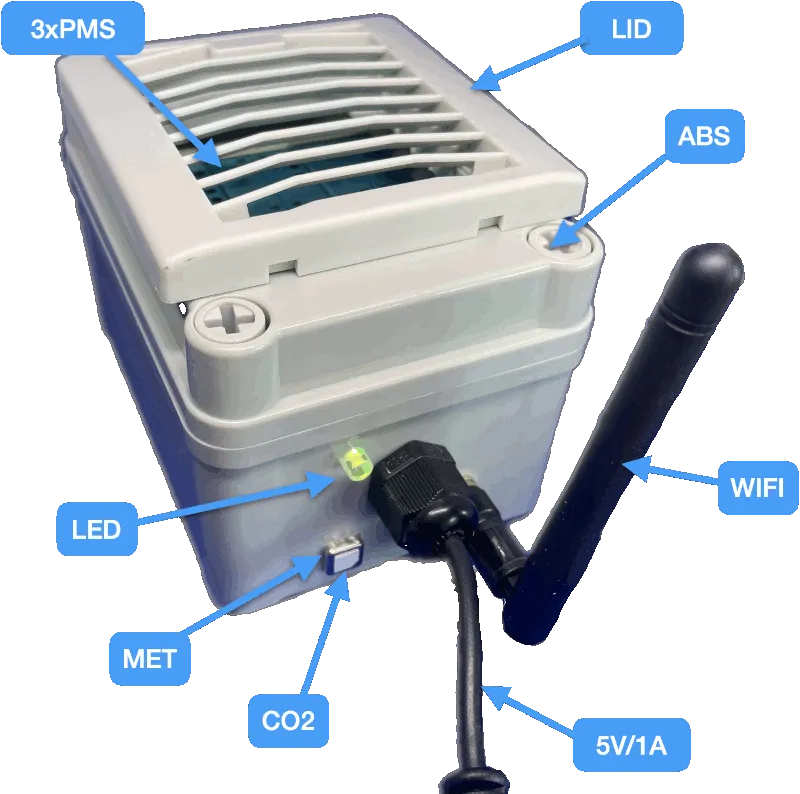

Visualização do produto GAIA A12

Dimensões: 110 * 80 * 70 mm
Peso: 380g

O GAIA A12 é uma estação repleta de sensores:

Sensores de partículas de qualidade do ar: 3x PMS 5003
3xPMS
Sensores de dióxido de carbono: Sensiron SCD4x
CO2
Sensor meteorológico: temperatura e umidade
MET
Led RGB para indicação visual de poluição atmosférica em tempo real.
LED
Conectividade via WIFI, com antena externa.
WIFI
Fonte de alimentação à prova d'água: conector DC5.5/2.1, compatível com USB.
5V/1A
Armazenamento opcional em cartão SD para operação fora da rede.

O GAIA A12 usa 3 sensores redundantes de qualidade do ar para garantir a melhor qualidade dos dados: Seu sistema correlaciona continuamente os dados de todos os sensores para detectar e corrigir automaticamente quaisquer dados anormais.

O GAIA A12 é feito de um invólucro de plástico ABS resistente a UV ABS e uma tampa à prova de chuva LID, tornando-o ideal para uso prolongado ao ar livre.

A estação GAIA A12 vem com os seguintes acessórios:

Cabo de alimentação: cabos à prova d'água de 10 metros (2x5m).
Fonte de alimentação: Adaptador de alimentação USB 5V/1A.
Correias e parafusos de fixação.

Preço

O GAIA A12 custa 200

Alternativamente, a estação também pode ser adquirida por 100 se pago anualmente, ou 10 se pago mensalmente: Em seguida, enviamos-lhe gratuitamente uma estação totalmente nova a cada 2 anos (excluindo custos de envio). A renovação da estação é importante para nós para garantir a mais alta qualidade do sensor da sua estação. Observe que solicitamos um depósito de 50 pela estação alugada.

Resumo

Sensores	Sensor de partículas (PM)	PM _2,5 , PM ₁₀ e PM _1,0
	Sensores PM redundantes	Sim (x3)
	Sensor de dióxido de carbono	Sim
	Sensor meteorológico	Temperatura e Umidade
Indicadores Visuais	LED RGB	sim
Conectividade	WI-FI	sim (2,4G)
Conectividade	Antena Externa	sim, 3dB
Fonte de energia	Fonte de energia	sim, usando USB padrão 5V DC
Fonte de energia	Cabo de energia	Cabo à prova d'água de 10 metros (33 pés)
Armazenamento e transmissão de dados	Publicação	sim, transmitido em aqicn.org e waqi.info
	Data histórica	sim, acessível via site ou API
	Armazenamento em cartão SD	opcional, por 50 extra
Manutenção	Detecção de anomalia	sim
Manutenção	Manutenção Remota	sim
Preços	Custo do produto	Pagamento único: 200 Pagamento anual: 100 + depósito: 50 Pagamento mensal: 10 + depósito: 50

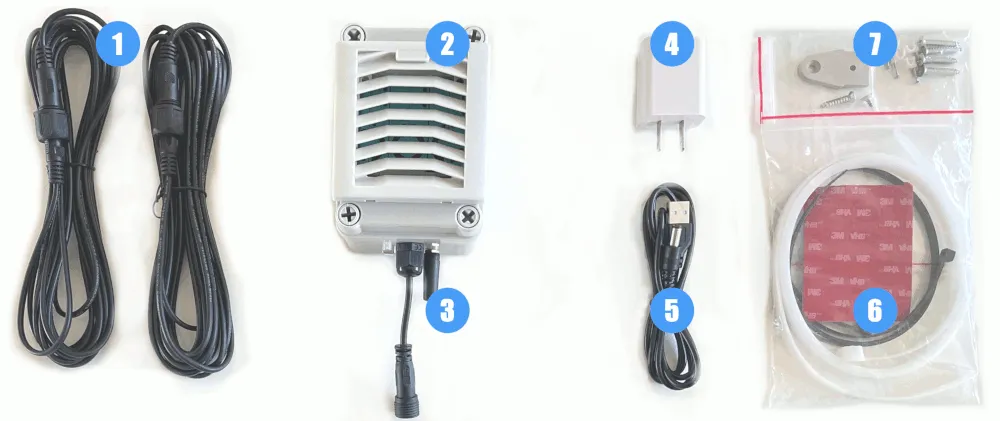

Conteúdo do pacote GAIA A12:

2: Dispositivo GAIA
1: Cabo de alimentação DC5.5 à prova d'água de 2x5 metros
3: Antena WiFi externa
4: Fonte de alimentação USB 5V/1A
5: Cabo de alimentação USB <-> DC5.5
6: Adesivo de montagem
7: Tiras de montagem

Observe que o carregador USB incluído no pacote é personalizado de acordo com a região em que você está.

Pedidos e Consultas

Preencha o formulário abaixo para obter um orçamento incluindo o custo de envio.

E-mail

Nome

Endereço de entrega: código postal + cidade

País

produtos

Quantidade

Pagamento

Informe-nos se você tiver quaisquer requisitos ou dúvidas adicionais

Enviar

Observe que a versão GAIA LoRa está fora de estoque no momento. Apenas a versão WiFi está disponível.

Perguntas frequentes:

Pagamento: Pode ser feito com qualquer cartão de crédito normal.

Desconto: 10% de desconto na encomenda de 5 peças, 20% na encomenda de 10 peças ou mais.

Adaptador DC: Os produtos são enviados com adaptadores de tomada de energia localizados (fonte de alimentação USB) para os EUA, UE, UA e Reino Unido.

Instruções de instalação e montagem

Montagem:

Mounting with straps

Mounting with screws

Existem 2 opções para montagem da caixa de monitoramento:

Usando parafusos: O gabinete GAIA é feito de uma caixa ABS externa padrão, que vem com 4 furos dedicados para aparafusar a caixa.
Utilizando cintas plásticas padrão: A estação GAIA é entregue com 2 cintas de 1 metro, que podem ser utilizadas para fixar a estação em um poste.

Distância:

A estação vem com um cabo de alimentação de 10 metros (33 pés) (5 V com conector DC3,5), portanto a estação não deve estar localizada a mais de 10 metros de distância da fonte de alimentação mais próxima. Se necessário, podemos fornecer um cabo de alimentação mais longo (neste caso contacte-nos).
A estação de monitoramento utiliza uma antena WIFI externa regular, o que permite que a estação esteja a no máximo 20 metros de distância do ponto de acesso WiFi mais próximo. Caso seja necessária uma distância maior, poderá ser utilizada uma antena externa aprimorada (neste caso, entre em contato conosco).

Localização:

Average daily traffic (vehicles per day)	Minimum distance in meters
≤1,000	10
10,000	10
15,000	20
20,000	30
40,000	50
70,000	100
≥110,000	250

No geral, o mais importante é colocar a estação em um local protegido de ventos diretos, chuva e fontes de poeira.

Para as estações oficiais, existem mais dois requisitos, com o intuito de localizar a estação em locais representativos dos níveis de qualidade do ar ambiente:

Altura: A estação deve ser montada a uma altura superior a no mínimo 1,5 metros. O objetivo é evitar a ressuspensão de poeira, que pode acontecer caso alguém ande próximo à estação.
Distância do tráfego rodoviário: A estação deve estar localizada a pelo menos 10 metros da estrada mais próxima. Consulte a tabela à direita para especificações completas.

perguntas frequentes

Como as estações GAIA se comparam às estações aéreas roxas?

Verifique a página de comparação .

Posso ver como é feita a estação GAIA?

Sim, verifique a página interna .

Posso acessar os dados da estação?

Sim, fornecemos download de dados API e CSV.

Você pode acessar dados históricos e em tempo real, e o uso da API é gratuito.

Como é feita a configuração do WIFI?

Verifique a página de configuração .

Preciso de cabos de alimentação mais longos:

Avise-nos na hora do pedido, podemos fornecer cabos de até 20 metros.

Posso usar um PMS6003 em vez do PMS5003?

Sim, o upgrade custa 50 por estação.

Não quero compartilhar minha localização exata no mapa:

Não tem problema, você pode decidir quais coordenadas (latitude e longitude) serão usadas para sua estação.

A estação pode ser operada offline, por exemplo, sem WiFi:

Sim, verifique o GAIA A20 , que suporta armazenamento de dados offline por até 1 mês. Ele também vem com painel solar e bateria para uso fora da rede.

As estações GAIA podem ser integradas ao Home Assistant:

Sim, fornecemos toda a API necessária para a integração.

Voltar para a página da estação de monitoramento da qualidade do ar GAIA

Design interno do GAIA A12

Aqui estão alguns insights internos de design para as estações de monitoramento GAIA A12:

Mechanical Design

O invólucro mecânico externo do Gaia é especialmente projetado, com uma tampa de ventilação, que protege os sensores do vento direto e da chuva. O gabinete é feito de plástico ABS à prova de UV.

GAIA A12 external mechanical design

Maintainability

A estação GAIA é muito fácil de manter - especificamente, a troca do sensor interno pode ser feita por qualquer pessoa - você só precisa de uma chave de fenda padrão.

GAIA A12 internal design:

Reliability

Gaia utiliza 3 sensores de poeira redundantes: A razão para utilizar 3 sensores redundantes é que, quando um sensor falha, é possível saber qual deles.
Para estações com apenas dois sensores, quando um sensor falha, não é possível saber qual sensor está reportando dados corretos ou dados incorretos.

Life Cycle

A estação GAIA utiliza um ciclo de trabalho de 25% para sensores de poeira (ativo 90 segundos a cada 6 minutos). Isso permite operar a estação GAIA por vários anos sem necessidade de manutenção.

Data Quality

Para cada intervalo de amostra (1 minuto), o GAIA fornece o mínimo, máximo, desvio padrão, média e mediana para cada intervalo. Todas essas informações são necessárias para extrair informações confiáveis sobre a qualidade dos dados do sensor.

Cost Effective

A estação Gaia custa US$ 200 e, por esse preço, você recebe um cabo de alimentação à prova d’água de 2x5 metros e uma fonte de alimentação.

Itens GAIA A12 incluídos por US$ 200:
